Регулатор на височината на плазмена горелка .

Регулатора е предназначен за работа с всички видове Плазмено режещи машини изградени с ЦПУ

(Цифрфово Програмируемо Управление / (CNC) computer numerical control)

системи. Устройство работещо ,както с ниско честотни плазмени устройства , така и с високо честотни .

Изградено с вграден вътрешен делител на напрежение, с опция за промяня на деление от 1/20 до 1/90.

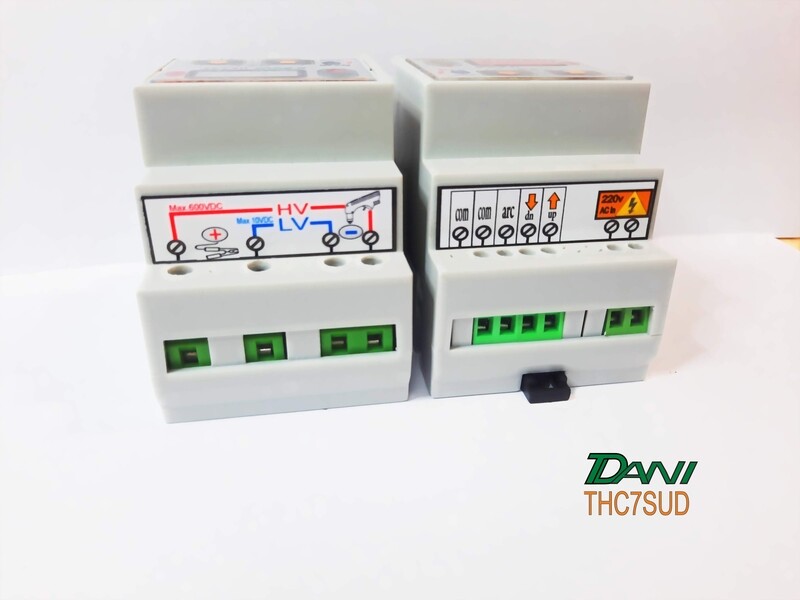

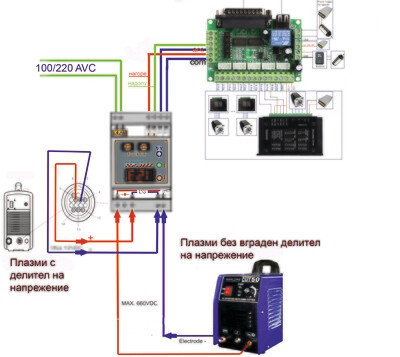

Регулатора разполага и с вход за работа с Плазмени устроиства с вграден делител на напрежение.

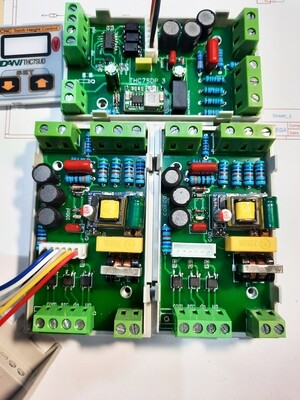

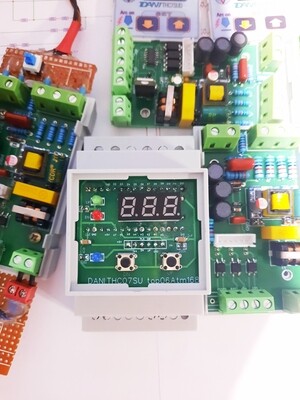

Микроконтролер Атмега 328. 3-цифрен 7 сегментен Лед дисплей. Два многофункционални бутона за лесна настройка и 3 светодиодни индикатора , за присъствие на " ark" сигнал и сигнали за управление "нагоре" и "надолу" .Разполага с 6 параметъра за настройка за лесна и ефективна работа .За лесна инсталация има вградено захранващо устрйство и работи директно на 220в от мрежата.За безопасна работа, всички входове ,изходи и захранване са галванично разделени.

Принцип на работа на Контртолера:

Това е съвремененно аналогово - микропроцесорно

устройство за автоматично регулиране на височината на плазмената горелка спрямо метала .

Контролера работи чрез анализиране на промените в напрежението в плазмения източник до вариации във височината между върха на горелката и материала, който се реже.

Микропроцесорът взема решения за повдигане или спускане на горелката въз основа на силата на отчитания сигнал за напрежение. Снабден е с лесен за четене

LED дисплей и два удобни за потребителя клавиша, което прави операцията лесна и не изискват допълнителни измервателни уреди.

Разполага със защитна система, която отговаря за

премахването на пикове в AC електрическия поток, които могат да бъдат причинени от плазмаения източник за безконтактно запалване на дъгата (HV/HF пилотна дъга).Плазмаения източник генериращ високо напрежение или от пренапрежения, идващи от плазмените резци, оборудвани със система за създаване на дъга с контактна система.

Вграден делител на напрежение – Докато работи, фрезата генерира опасни нива на напрежение, опасни за прецизната електроника. Системата за делител на напрежение е

вградена за намаляване на това напрежение до безопасно ниво.

Бързодействаща филтърна система премахва всякакви смущения, които могат да преминат през делителя на напрежение.

Филтрирани и мащабирани стойности на напрежението, получени от „суровата дъга“ на плазмената резачка се изпращат към мозъка на устройството. "Мозъкът" се състои от програмиран микропроцесор, който анализира сигнала и въз основа на този сигнал и настроиката на параметрите изпраща информация за правилното управление на изходните блокове.

Вградено импулсно захранване на 220в осигурява

лесна инсталация.

Основните параметри на устройството:

Захранващо напрежение (110-240 VAC)

Максимален входен ток (120mA – 300mA)

Максимално директно входно напрежение HV 1000V DC*

Работно напрежение (50 – 300)в при стандартна („Div”= 50)

Чрез промиана на параметрите на Делителя на Напрежение(„Div”)

(Диапазона на работно напрежение досига (20 – 600)в)

Максимално директно входно напрежение LV 10VDC*

Възможност за елиминиране на HV/HF йонизиращо напрежение 3kVAC

Възможност за премахване на HV/HF йонизираща честота >100kHz 75kHz

Работен цикъл (%) 100% -

Работен цикъл на HV/HF елиминиране (%) 100% -

Капацитет на изходите 150mA / 600V DC / AC

Изходите представляват оптореле (SSR) което позволява работа както

с положителен ,така и с отрицателен поляритет на сигнала.

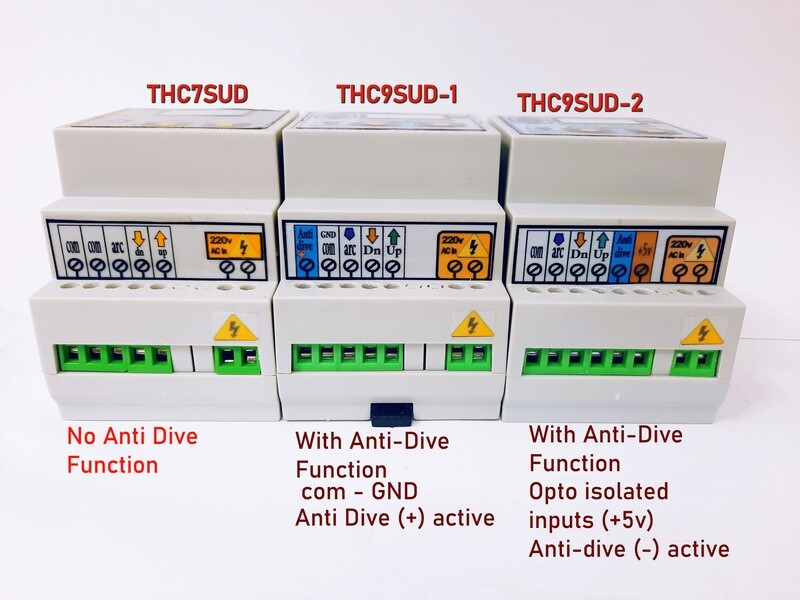

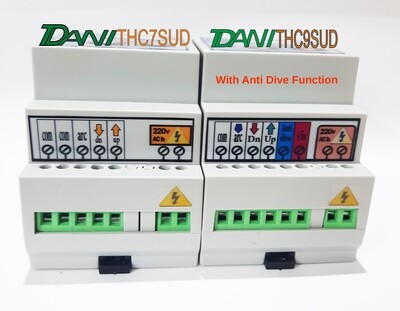

Разработено и произжеждано в България с вече трета година изпитателен срок . Разработено въз основата на всички ползвани до сега Регулатори на пазара , събрано най-доброто от тях и съчетано в едно. Разполагаме с няколко модела :

Работещи стабилно с всякакви модели плазмени устройства със 7-сегментни Лед дисплеи с изходни сигнали за управление на "Z" оста "нагоре и надолу",

с изходни сигнали за директно управлвние на драивера на "Z" оста Pulse & Drive.

Същите 2 модела само че с тфт дисплей , но те работят стабилно само с ниско честотни плазмени устройства.Управлението на дисплея прави устройството по-чувствително към високочестотните плазмени устройства.За по-подробна информация се свържете на посочения телефон.

Опция за проба и връщане на Контролера и пълно въстановяване на сумата.
